F2600系列中线衬胶蝶阀

■ 产品规范

设计标准: API609 / EN593 试验标准: API598 / DIN EN12266-1 口径: 1.5”-40” / DN40-DN1000 压力: 150 PSI / 200 PSI, PN6 /PN10 / PN16 连接方式：对夹式/凸耳式/双法兰连接

■ 使用场景

自来水污水油类介质蒸汽

关键词：

衬胶蝶阀中线蝶阀

产品系列：

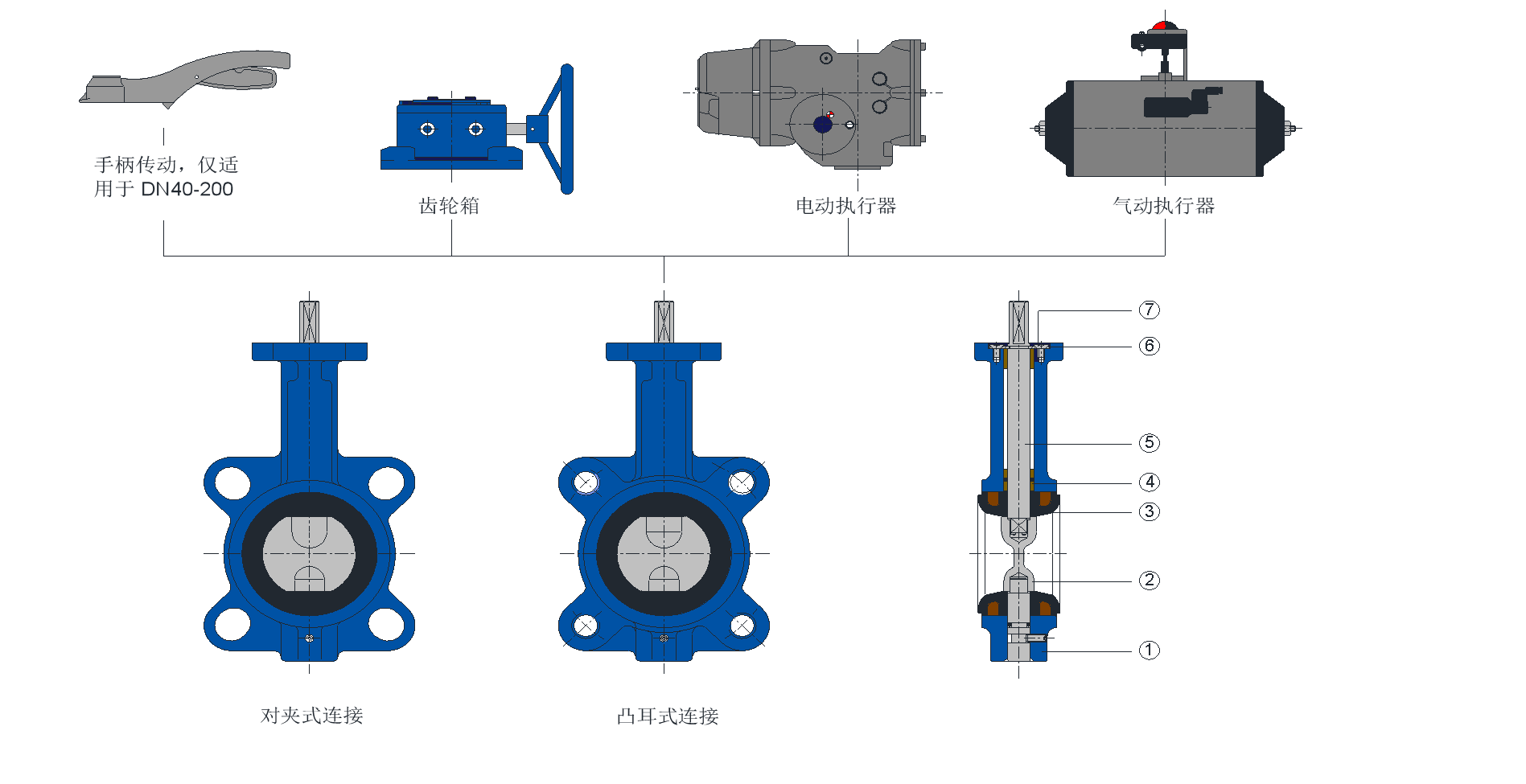

■ 结构特征

中心线无偏心结构，启闭力矩小

阀板与阀轴连接处无销轴

流线型流道，流阻损失低

防爆出阀杆设计

可更换阀座, 双向密封

整体式硬靠背，防阀座过载失位

标准四方阀轴，一体化ISO5211驱动法兰，适配各种不同驱动机构

阀体内外表面喷涂环氧涂层

特殊启闭方式要求，请接洽弗瑞克工程师。

零件名称	材质
阀体	灰铸铁：GG25 （DIN1639）, ASTM A126 CLASS B
	球墨铸铁：GGG40 (DIN1639), ASTM A536 GR.65-45-18
	铸钢：WCB (ASTM A216)
	不锈钢：CF8, CF8M, CF3M (ASTM A351)
蝶板	球墨铸铁镀镍、喷涂环氧涂层，或喷涂尼龙
	不锈钢：ASTM A351 CF8, CF8M (ASTM A351)
	超级合金钢：1.4410, 1.4529
	铝青铜：C95400, AB1, AB2
阀座	NBR, EPDM, SI-RUBBER. VITON, PTFE
轴套	PTFE，铝青铜（仅适用于DN600及以上规格）
阀轴	不锈钢：SS410, 17-4PH, SS304, SS316 (ASTM A476)
定位片	不锈钢 SS201, SS304, SS316,SS316L
紧固件	不锈钢, A2-70, A4-70
驱动附件	手柄：碳钢冲压、铝合金,不锈钢手柄
	齿轮箱：灰铸铁，球墨铸铁,铸钢WCB，不锈钢，铝合金齿轮箱 (≤ DN300)
